特種光纜

更新：2020-5-25 21:32:20??????點擊：

產品介紹

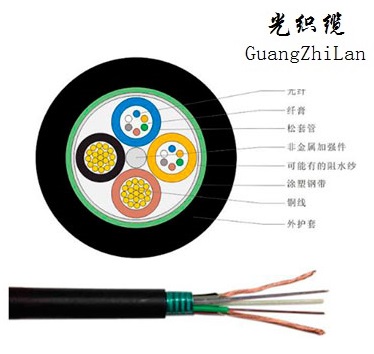

5G光電混合纜OPLC 是一種將光單元復合在低壓電力電纜內，具有電力傳輸和光通信傳輸能力的電纜，適用于額定電壓 450/750V AC 及以下電壓等級。5G低煙無鹵阻燃型光電復合纜內含 2 根 1.5mm2 電纜和 2 個碟形光單元，光單元內含一根光纖.

2. 技術要求

表 1 電纜技術要求

項目	技術要求
導體材料	導體應是符合GB/T 3956－2008 的第 5 種鍍金屬或不鍍金屬層的退火銅導體
導體截面積	1.5mm2
導體數量	2 pcs
20℃導體最大電阻	13.3Ω/km
電壓等級	450/750V AC

表 2 光單元技術要求

項目		技術要求	備注
色散特性	零色散波長	1300nm -1322nm
	零色散波長處最大色散斜率	≤0.091 ps/(nm2.km)
	鏈路偏振模色散 M=20,Q=0.01%	≤0.10ps/(km1/2)
截止波長	光纖的截止波長(λc)	1150nm—1330nm
	光纖模擬測試光纜截止波長(λcc)	≤1260nm
宏彎損耗	1550nm/1625nm，繞 10 圈后，Φ60mm 1550nm/1625nm，繞 10 圈后，Φ20mm 1550nm/1625nm，繞 10 圈后，Φ15mm	≤ 0.03dB / ≤ 0.1dB ≤ 0.1dB / ≤ 0.2dB ≤ 0.5dB / ≤ 0.1dB
光纖最小篩選應力		0.704Gpa（1.0%光纖應變）

填充構件用于在纜芯中填補空位，使纜芯圓整，采用帶捻度的PP繩。

纜芯外應有包帶繞包，包帶材料應是強度足夠的聚酯帶材料，厚度: ≥0.025mm. 重疊率: ≥25%

護套材料采用低煙無鹵阻燃聚烯烴，低煙無鹵阻燃聚烯烴護套材料應符合YD/T 1113 的規定。若有特殊的敷設要求，則護套也可為其他合適的材料，其材料特性應符合相關要求。護套的顏色一般為黑色。護套表面應光滑，其端面上應無目視可見的鼓包、裂紋、氣泡和砂眼等缺陷。
表 4 護套的機械物理性能
