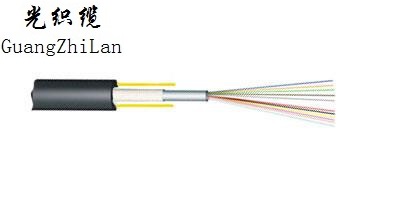

GYFTY 光纜的結構是將 250μm 光纖套入高模量材料制成的松套管中，松套管內填充防水化合物。纜芯的中心是一根玻璃纖維增強塑料（FRP），松套管（和填充繩）圍繞中心加強芯絞合成緊湊和圓形的纜芯，纜芯內的縫隙充以阻水填充物。 纜芯外擠上一層聚乙烯內護套成纜。
·產品特點
· 具有很好的機械性能和溫度特性
· 松套管材料本身具有良好的耐水性能和較高的強度
· 管內充以特種油膏，對光纖進行了關鍵性保護
· 良好的抗壓性和柔軟性
· 采用下列措施來確保光纜的防水性能：
- 單根非金屬中心加強芯
- 松套管內填充特種防水化合物
- 完全纜芯填充
·產品標準 Standards
GYFTY 光纜符合 YD/T 901-2001 和 IEC 60794-1 標準
·光學特性
G.652
G.655
50/125μm
62.5/125μm
衰減
(+20℃)
@850nm
≤3.0 dB/km
@1300nm
≤1.0 dB/km
@1310nm
≤0.36 dB/km
≤0.40 dB/km
@1550nm
≤0.22 dB/km
≤0.23dB/km
帶寬(A級)
≥500 MHz·km
≥200 MHz·km
≥1000 MHz·km
≥600 MHz·km
數值孔徑
0.200±0.015NA
0.275±0.015NA
光纜截止波長
≤1260nm
≤1480nm
·結構參數 Technical Parameters
光纜型號
光纖數
套管數
填充繩數
光纜直徑
mm
光纜重量 kg/km
允許拉伸力
長期/短期
Term N
允許壓扁力
N/100mm
彎曲半徑
靜態/動態
GYFTY-2~6芯
2~6
1
5
10.6
88
400/1000
300/1000
10D/20D
GYFTY-8~12芯
8~12
2
4
GYFTY-14~18芯
14~18
3
GYFTY -20~24芯
20~24
GYFTY-26~30芯
26~30
GYFTY-32~36芯
32~36
6
0
