光纜的分類方法很多。按照光纖的傳輸性能,可分為單模光纜和多模光纜;按加強筋和護套等是否含有金屬材料可分為金屬光纜和非金屬光纜;按照護套形式可分為塑料護套、臺合護套和鎧裝光纜;按照成纜方式可分為層絞式、骨架式、束管式、疊帶式、單位式等。
光纖中心加強構件,光纖密封膠,松套管-,光纜密封膠,鋁塑復合帶,內護套,鋼復合帶一,外護套-
填芯光纖二次被覆芳綸護套

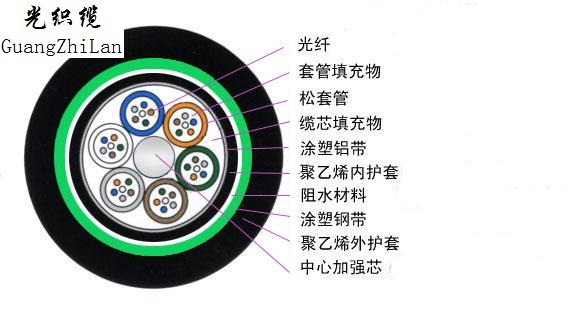

常用的光纜成纜方式。層絞式(又稱為絞合式)的。層絞式光纜的結構簡單、性能穩定、制造容易,目前我國生產的光纜多數采用這種結構。層絞式又分為松套層絞式和緊包層絞式兩種。圖1-4(a)是松套層絞式結構,中心一根鍍鋅鋼絞線,鍍鋅鋼絞線外緊包一層聚乙烯塑料,組成中心加強構件;光纖放在周圍的松套管內,一根松套管內可放1~12 根光纖,并充以光纖密封膠;各松套管和導電線(圖中末畫出)、光纜密封膠組成纜芯,纜芯周圍縱包鋁塑復合帶作防潮層,聚乙烯作內護套,縱包皺紋鋼塑復合帶作鎧裝,擠包聚乙烯作外護套。這種光纜中,光纖有一定的活動余地,可減少光纖所受的應力。是緊包層絞式結構,中心采用塑料或芳綸填芯,周圍是被緊包二次被覆的光纖,再絞合芳綸纖維作加強構件,擠包聚胺脂作護套。兩類層絞式光纜的粗細和重量不同:包含2~144根光纖的松套層絞式光纜外徑在10~20mm之間重量約200300kg/km。2芯4芯緊包層絞式光纜外徑為5mm,重量約28kg/km。
